Traitement d’images planétaires

Technique LRGB – Exemple sur Jupiter

Olivier MAIRE

Pour donner un coup de pouce à vos images planétaires, voici une méthode de traitement qui devrait aider à obtenir un résultat agréable visuellement. Cette méthode est simple, mais pas universelle et chacun peut ensuite l’adapter à ses images. Faut-il le rappeler, le traitement n’est pas miraculeux et une bonne image n’est possible que si les conditions sont favorables et les paramètres de prise de vue bien réglés. Le plus important est bien entendu d’avoir de bonnes images brutes.

L’objet est de vous montrer comment il est possible à partir d’images brutes telle que celle-ci d’obtenir le résultat montré ci-après.

Impossible me direz-vous ? ? Mais non, suivez le guide…

Image réalisée le 24/01/2003 – Celestron 8 + barlow 2x + Vesta Pro

Qu’est ce que le LRGB ?

La technique LRGB permet d’obtenir des images couleurs à partir d’une caméra CCD noir et blanc. En imagerie CCD classique, la plupart des capteurs est noir et blanc. Pour obtenir une image couleur, les filtres utilisés sont le rouge, le vert, le bleu, et un filtre coupant les infrarouges (IR Cut). Les filtres R, V, et B permettent d’obtenir l’information pour coloriser l’image et le dernier filtre permet d’obtenir une image directe sur le capteur : la couche dite de luminance. C’est cette dernière qui contient le plus d’informations et sur laquelle il faudra effectuer le traitement de rehaussement des détails.

En imagerie avec les webcams, des images couleurs sont directement obtenues car des micro-filtres sont directement placés sur le capteur. Pour réaliser une pseudo composition des images couleurs via la technique LRGB, nous pouvons utiliser la couche rouge comme couche de luminance. Cela permet d’avoir une image plus douce, car le traitement n’est fait que sur une seule couche et cela permet également d’obtenir des couleurs plus marquées et plus réalistes comme nous le verrons par la suite.

Pour obtenir plus d’information sur cette technique, valable également en imagerie du ciel profond, les sites suivant peuvent être consultés :

http://www.astrosurf.com/buil/iris/iris.htm

http://robgendlerastropics.com/LRGB.html

Il y a beaucoup d’autres ressources sur le net qui abordent cette technique.

Bien réussir ses acquisitions

La première étape la plus importante est la prise de vue. Voici quelques rappels utiles pour ne pas être déçu par la suite :

Voilà pour les réglages informatiques. Nul n’est besoin de rappeler également, que des images fines et détaillées ne seront obtenues que si le télescope est en température, relativement bien collimaté et si la mise au point est correcte, étape délicate et minutieuse.

Sur ce sujet, il est nécessaire de retoucher régulièrement la mise au point qui dépend de la turbulence, de la hauteur de l’objet dans le ciel, de la présence éventuelle de buée sur la lame de fermeture, etc. Personnellement, je la retouche presque entre chaque films.

Traitement de vos images

Le traitement proposé est réalisé sous le logiciel freeware de Christian Buil : IRIS. Ce logiciel peut-être pas très convivial est extrêmement puissant et il offre toutes les fonctions qu’un amateur peut désirer pour traiter ses images. Je vous invite à vous reporter à l’introduction faite sur IRIS présente sur le site (lien). Il existe de nombreux autres logiciels, après tout est affaire de goût et certaines étapes secondaires peuvent être réalisées par la suite sur d’autres applications, nous le verrons ultérieurement.

Les étapes principales du pré-traitement et du traitement des images planétaires acquises avec une webcam sont les suivantes :

Les différentes étapes du traitement en image, pour un film AVI de 300 images par exemple :

Conversion de l’AVI

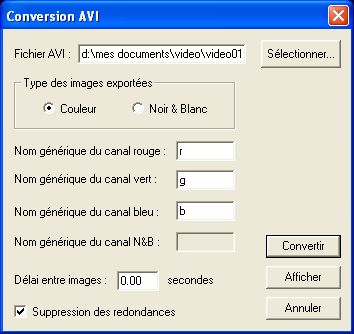

Menu déroulant \Fichier\Conversion AVI…

Nommer les plans couleurs par r, v et b

Alignement des images sur le satellite ou le disque de Jupiter

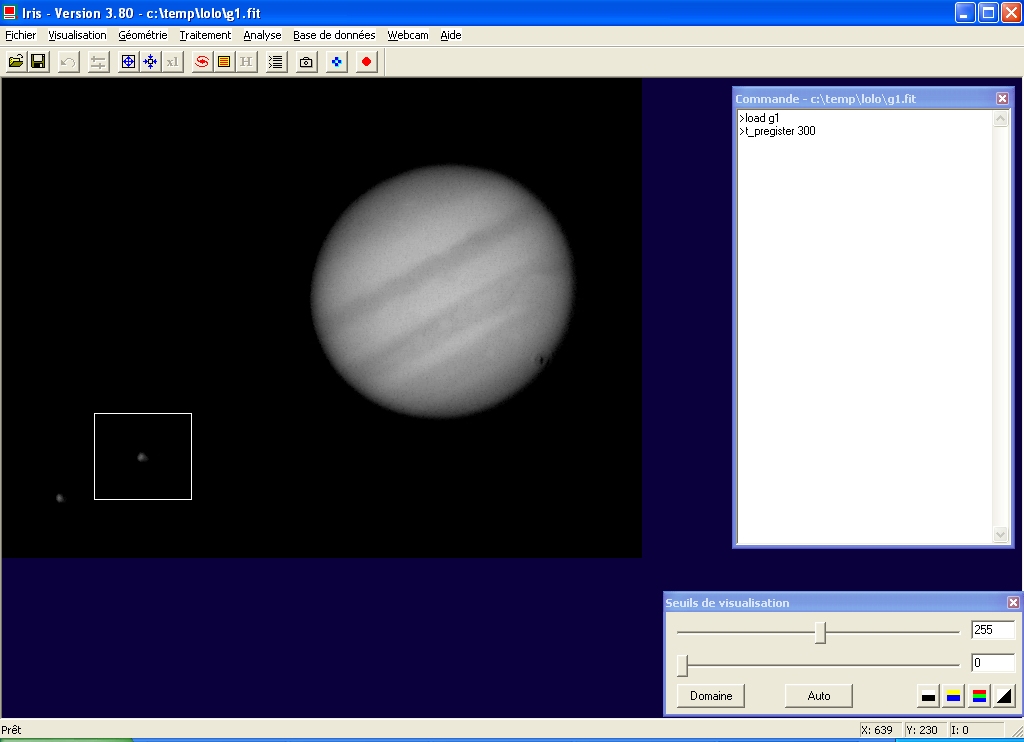

>t_pregister 256 300

Sélection des meilleures images sur la couche verte

>bestof g 300

Renumérotation et rangement des images des 3 plans couleurs en utilisant la sélection précédente

>t_select



Meilleure image

>load g1

Plus mauvaise image

>load g300

Vérifier le résultat donné par la sélection bestof, si vous voulez avoir une idée de la sélection

Rq : il est toujours possible de resélectionner manuellement les images au prix de beaucoup de temps.



Normalisation du fond du ciel sur la couche bleue (seule nécessaire)

>noffset2 b b 0 300

Compositage des 200 premières images

>t_add_norm 200

Ajustement des seuils de visualisation

>load r

>visu 32767 0

>save r

idem pour les couches g et b

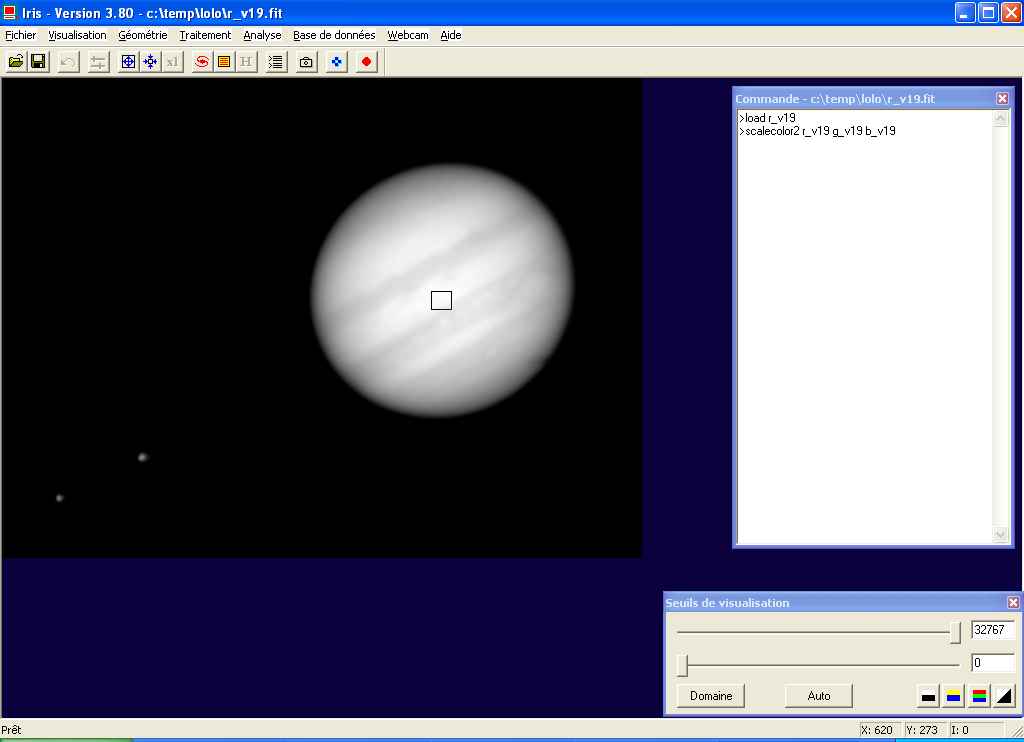

Ajustement des couleurs entre les couches r, g et b (sélectionner une zone " blanche ") sur la couche r

>scalecolor2 r g b

Ondelettes douces

1/4/2/1/1

Vancittert

(7 / 4)

Etape de traitement sur la couche r (à choisir)

>load r

  • Ondelette

Multiplier au préalable l’image par un facteur 0.9

>mult 0.9

Via le menu déroulant (ex : 1/4/2/1/1)

  • Vancittert

>vancittert 7 4

  • Masque flou

Sauvegarde comme couche de luminance

>save l

En matière de filtrage, à chacun d’essayer et de se faire son idée. Il peut y avoir des combinaisons de traitement ou des traitements très simples. L’objectif est de faire ressortir des détails sans faire monter trop le bruit !

Luminance sur 1

Luminance sur 3

Combinaison des différentes couches pour obtenir l’image couleur, via le menu déroulant

\\Trichromie…



Sauvegarde de l’image au format BMP

>savebmp jupiter

Comme vous le noter, il peut y avoir des points colorés aberrant qui apparaissent sur le contour du disque de Jupiter. Cela n’est rien, et cela sera corrigé via PSP pour l’esthétique de l’image.

Conseil : je vous recommande de sauvegarder vos images au format FIT après compositage, comme cela vous pourrez essayer plusieurs traitements sans avoir à refaire toutes les étapes qui peuvent être longues en fonction de vos films.

Script complet pour IRIS d’un film de 300 images (il suffit de changer le nombre dans script en fonction de votre nombre d’images) :

>load g1

>t_pregister 256 300

>load g1

>bestof g 300

>t_select

>noffset2 b b 0 200

>t_add_norm 200

>load r

>visu 32767 0

>save r

>load g

>visu 32767 0

>save g

>load b

>visu 32767 0

>save b

>load r

>scalecolor2 r v b

>load r

>mult 0.9

>save l

******************

Traitement : ondelette, masque flou ou vancittert par exemple

******************

>save l

******************

Réalisation de la trichromie via le menu déroulant,

ajustement éventuel de la balance des blancs

******************

>savebmp jupiter

Soigner l’esthétique de vos images

Sur les images précédentes, nous avons vu que les satellites de Jupiter sont présents. Le traitement réalisés tend à saturer ces satellites qui ne représentent que quelques pixels sur l’image. Afin d’obtenir un équilibre entre votre image de Jupiter et celle des satellites, voici un artifice.

Une fois les images sélectionnées et additionnées, vous pouvez réaliser une trichromie via le menu déroulant \ \Trichromie ou soit par la commande suivante, puis sauvegarder la :

>trichro r v b

>savebmp jupiter-sat

Une image propre des satellites est alors obtenues.

Maintenant, il suffit d’aller dans un logiciel de traitement d’images classique comme Paint Shop Pro ou Photoshop qui travaille avec des calques et suivre les étapes suivantes :

  1. Ouvrer les deux images suivantes : jupiter.bmp et jupiter-sat.bmp
  2. Sélectionner sur l’image jupiter-sat.bmp la zone avec les satellites et faite un copier (CRTL-C)
  3. Coller cette zone comme un nouveau calque dans l’image jupiter.bmp
  4. Régler les propriétés du calque à 50% de transparence () puis déplacer cette zone pour venir parfaitement la replacer à l’endroit exacte des satellites
  5. Remettre la transparence du calque à 100% puis faite fusionner tout (aplatir l’image)
  6. Vous pouvez ensuite venir travailler juste sur cette zone, en la sélectionnant, pour ajuster éventuellement le contraste, les ombres, les couleurs, etc…
  7. Sauvegarder votre image

Les derniers réglages

Vous avez déjà là une image très satisfaisante. Il est toujours possible, suivant le résultat souhaité d’affiner les réglages de luminosité, contraste, couleurs, saturation, etc. sous PSP par exemple.

Mais là je vous laisse seul juge.

Voilà une version différente avec orientation pour le suivi de Jupiter par la commission Planètes de la SAF.

Prise de vue : 22h42 UT

W1 = 51.4 W2 = 126.5



Le traitement est terminé. Pour vous rendre compte du chemin parcouru revenait au début de cette page (Retour).

A vos images !!
